６：シート構成、基板取り数
基板のサイズからシート構成を推察し、１㎡あたりの取り数を推測します。
製造コスト等の面で、重要かと考えております。
シートサイズは、基板のワークサイズと実装工程のワークサイズで、標準的な規格内で算出しています。
基板単面サイズ
４２ｍｍX５２ｍｍ

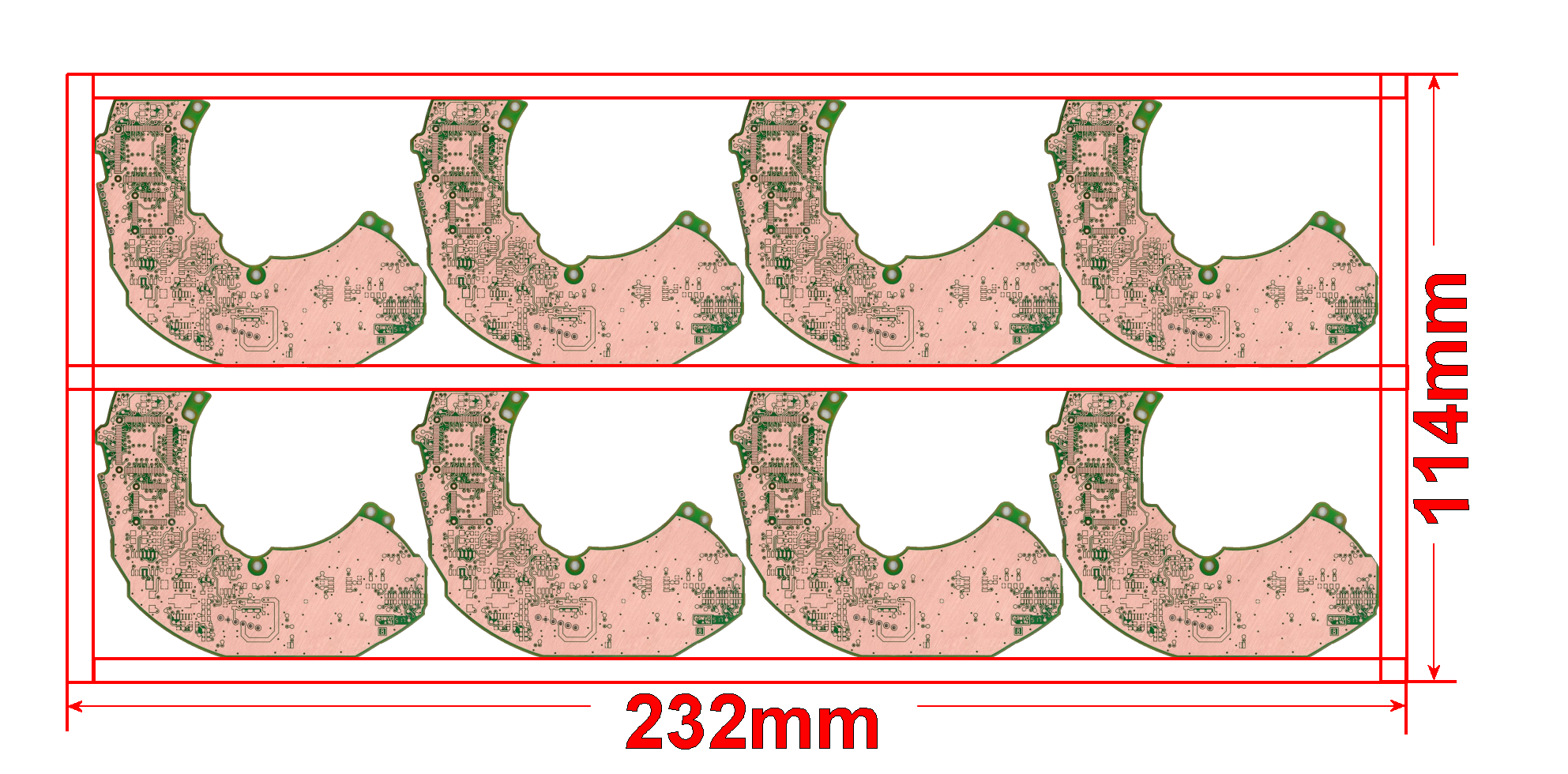

基板シートサイズ
２３２ｍｍ Ｘ １１４ｍｍ
Ｖカット ４本
基板のワークサイズ
４０５ｍｍ Ｘ ５１０ｍｍ
１㎡あたりのシート枚数
３０シート
１㎡あたりの 単面基板の取り数
２４０枚
シート構成が金型加工か、ルータ加工かは、基板の断面を見て判断しています。
