回路おこし お見積り

回路おこしの費用とお見積りに必要な資料。




回路おこしの費用としては、
アートワーク費用の2倍前後が目安となります。
基板の仕様によって前後しますので、お見積り致します。

お見積り資料

お見積りには下記資料を頂いて積算しております。

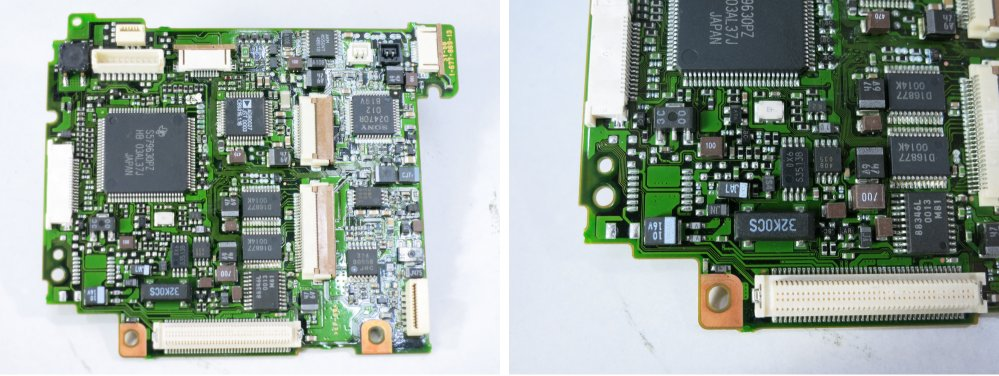

1)部品のピン数の情報が分かる程度の写真
  大きな基板は、全体写真 と 分割写真をお願いします。



回路番号つけ



2)基板サイズ、基板厚さ
基板の面積を参考としています。

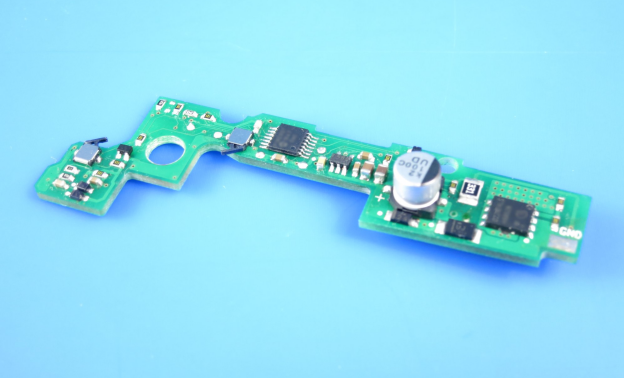

外形サイズサンプル



長方形の場合は、タテ X ヨコ の寸法
異形基板の場合は、最大外形の タテ X ヨコの寸法と、面積が出せる様な寸法が欲しいところです。







3)基板の層数

回路番号つけ

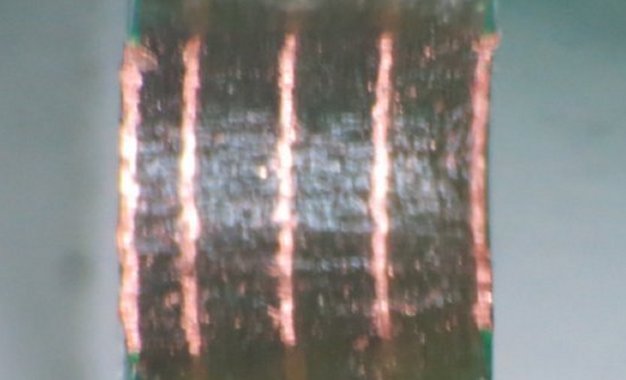

基板の端面をやすりで削って確認。
この写真は、銅箔が5層ですが、バランスからすると
8層基板と予測します。
層数が不明の場合は、弊社で数種類の層数に対する
お見積りを予測して試算しています。





4)部品点数・部品ピン数の積算
  1)の項目で、ピン数が確認できる写真があれば弊社にて積算します。



  チェックピン,プロービングパッド等は、回路図作成から除外しています。
  必要な場合は、お見積りの時点でお知らせください。
  未搭載部品においては、回路図作成の範囲内としています。



回路番号つけ

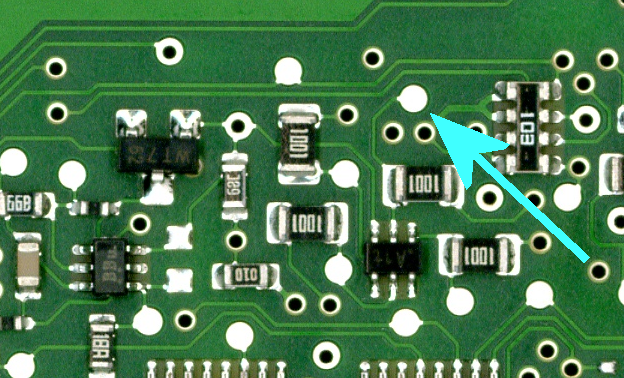

複数ある丸パッドが、
プロービングパッドです。
(矢印部)

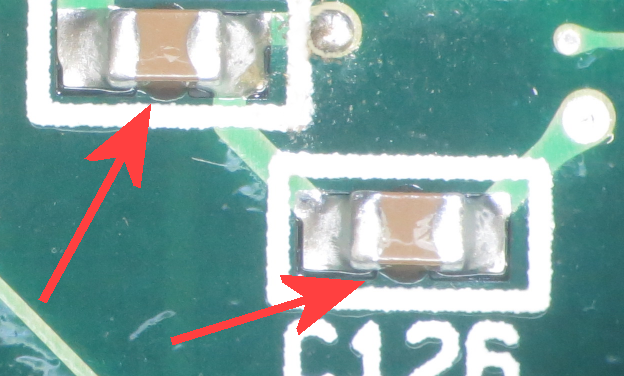

5)チップ部品の接着剤の有無

外形サイズサンプル



  矢印:部品接着剤
      半田面が噴流式半田付けの場合に使用されています。









6)チップCR部品の最小サイズ

回路番号つけ



  1005、1608部品等
  写真は、
  1005サイズの部品です。







7)基板表面の防湿剤の有無、及びポッティング状況。
  絶縁、防湿対策に有効な手法と言われています。
  ウレタン・シリコン・エポキシ等の材質が使われており、
  できれば、現物をお預かりして材質の状況を見て判断したいところです。



回路番号つけ

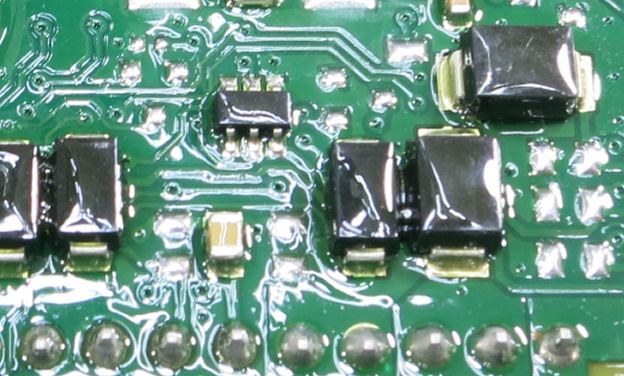

・コーティング品
 現物で状況を判断させていただきます。
 写真は、厚く塗布されていますが、
 薄く塗布されている場合もあります。





回路番号つけ

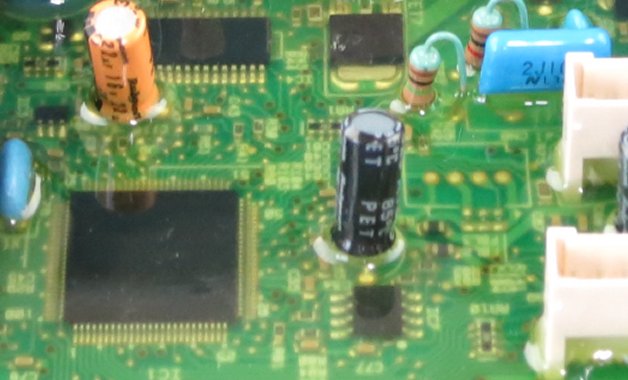

・ポッティング品
 透明の樹脂は基板上、約5mm程の厚みがあります。









回路番号つけ



・充填品
X線写真を見ながら、少しづつ削っていくことになります。











8)BGA部品等の部品裏面パッドは、正確な積算ができません。
  品番からデーターシートが入手できればよいのですが、
  不明の場合は、推測ですすめます。



回路番号つけ

  この場合は、
  判明した時点で再見積もりとさせて頂いております。
