こぼれ話３ 基板層数 回答
回答１）基板の層数は、何層と思いますか。
この写真は、５層分が見えています。
通常、層数というのは、
偶数層の構成が標準です。

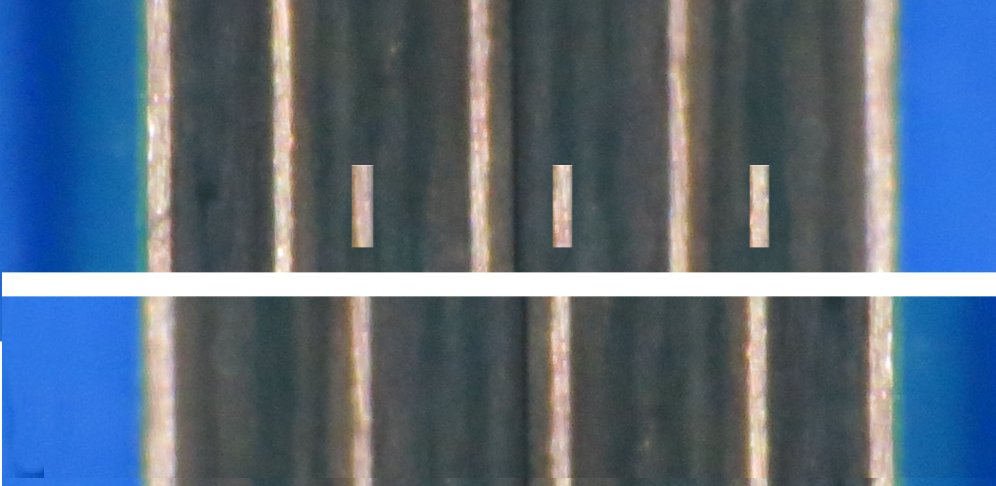

点対象で１８０度回転し合成すると、
見えていないところの、銅箔層が見えてきます。
Ｌ２−Ｌ３、Ｌ４−Ｌ５、Ｌ６−Ｌ７の
両面基板が３枚と
外層にそれぞれ１枚張り合わせた８層基板と
推測するのが妥当かと思います。
８層基板の積層方法としては、
両面基板を３枚重ねて、その外側に外層となる銅箔を
張り合わせて８層基板としています。
この層構成の場合、
Ｌ４層とＬ６層は、ストリップラインの可能性が出てきます。
Ｌ２層も、ストリップラインの可能性もありますが、
Ｌ１層側には部品が搭載されているため微妙なとこと思われます。
回答２）基板の層数は、何層と思いますか。
内層の銅箔は見えていませんが、よく見ると筋が４本入っています。
この筋は、樹脂基材の接続面が現れています。
よって、外層の２層と内層４層で６層基板となります。
しかし、このように接続面の筋が見られない場合もあります。
