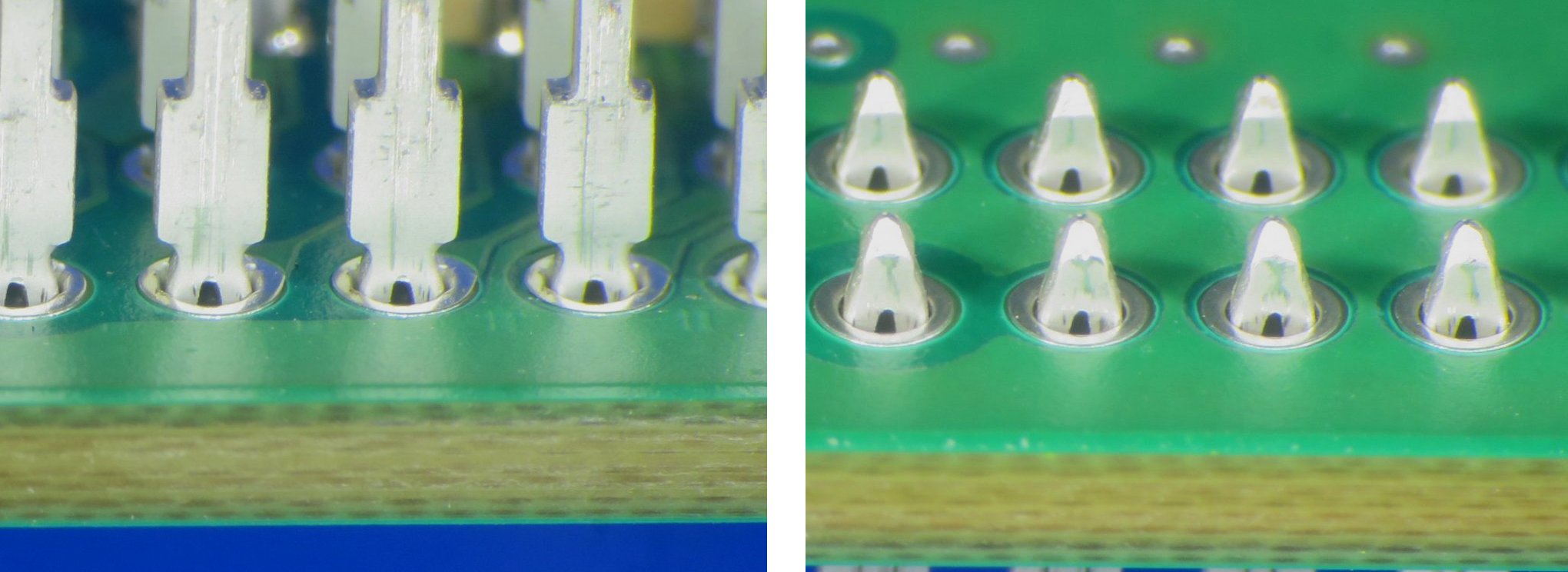

プレスフィット圧入端子



最近よく見られるようになったプレスフィット端子(圧入端子)
 について今までに見てきた内容をまとめました。





プレスフィット端子は、
主に車に搭載される電子機器の
コネクタ部分に使用されています。



出始めの頃は、
プレスフィット端子を使用しているものの、
半田付けの処理がされていました。



これは、端子を圧入した時の
スルホールとの信頼性の関係で、
手探り状態だったかと思われます。



今では、プレスフィット端子のおかげで、
噴流による半田付け工程を省いた
両面リフローのみで完成されている製品もあります。



この時に気になるのが、大型部品のパワーリレー。
これらもリフロー対応部品が供給されているので、
可能となっています。



また、プレスフィット端子を埋め込んだコネクタが
しばらくたってから見られるようになりました。



弊社が回路おこしとして、
プレスフィット端子を見かけたのは、
2012年頃だったと思います。

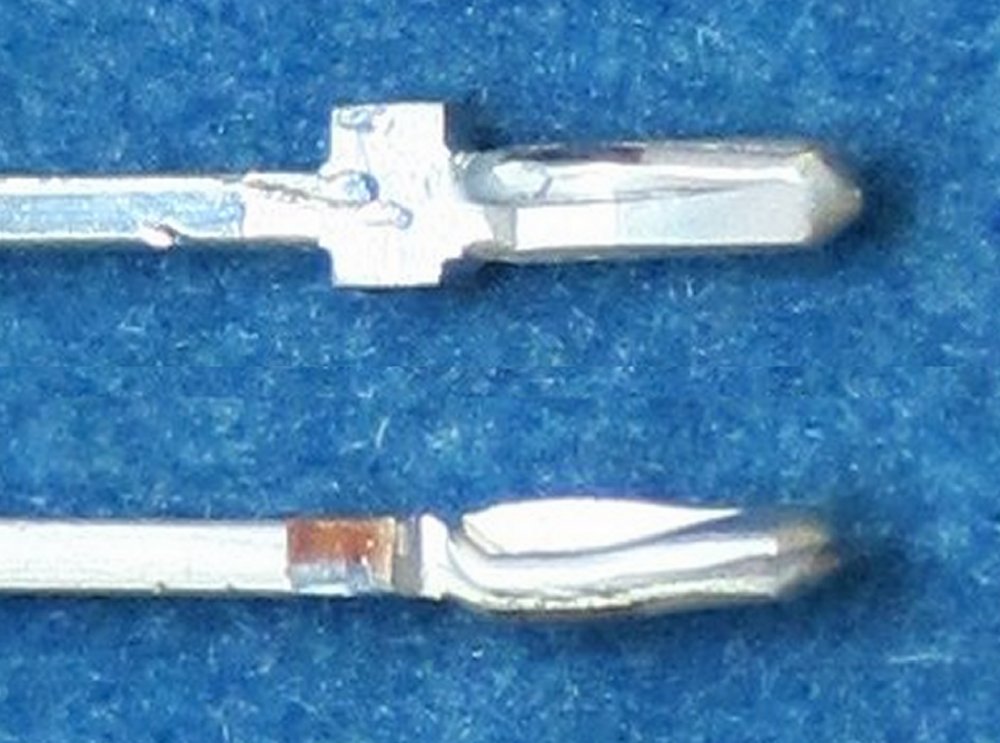

プレスフィット端子の種類

今までに、いろんな種類を見てきましたが、
 下記3種類の端子において、
  スルホールとの接触状態をまとめてみました。

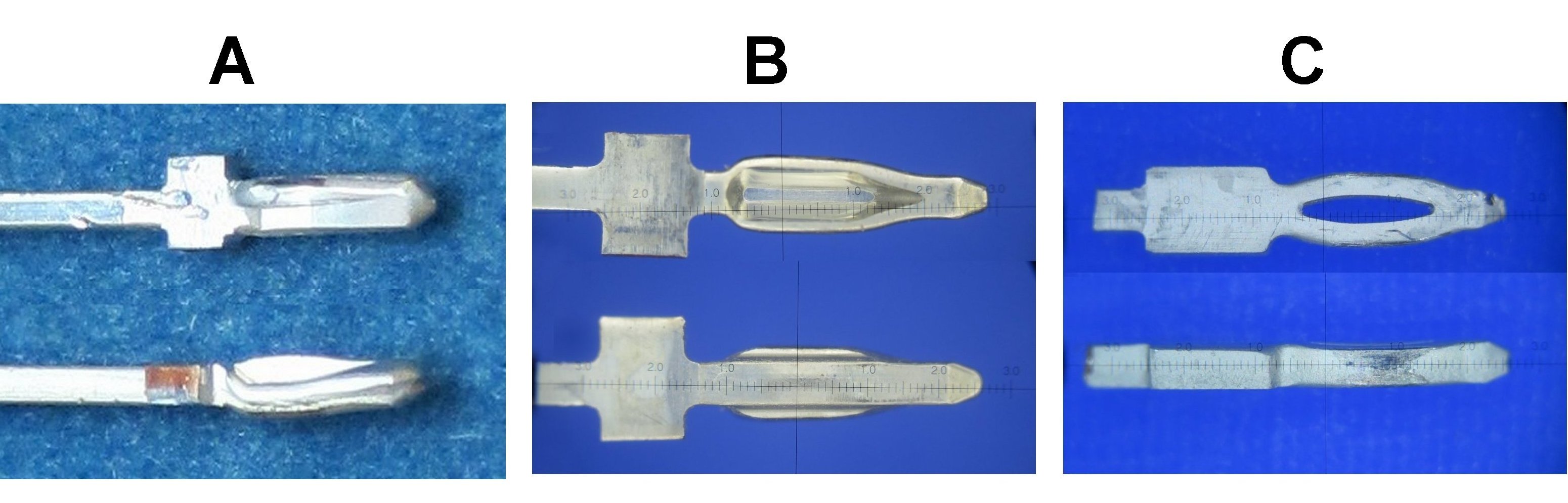

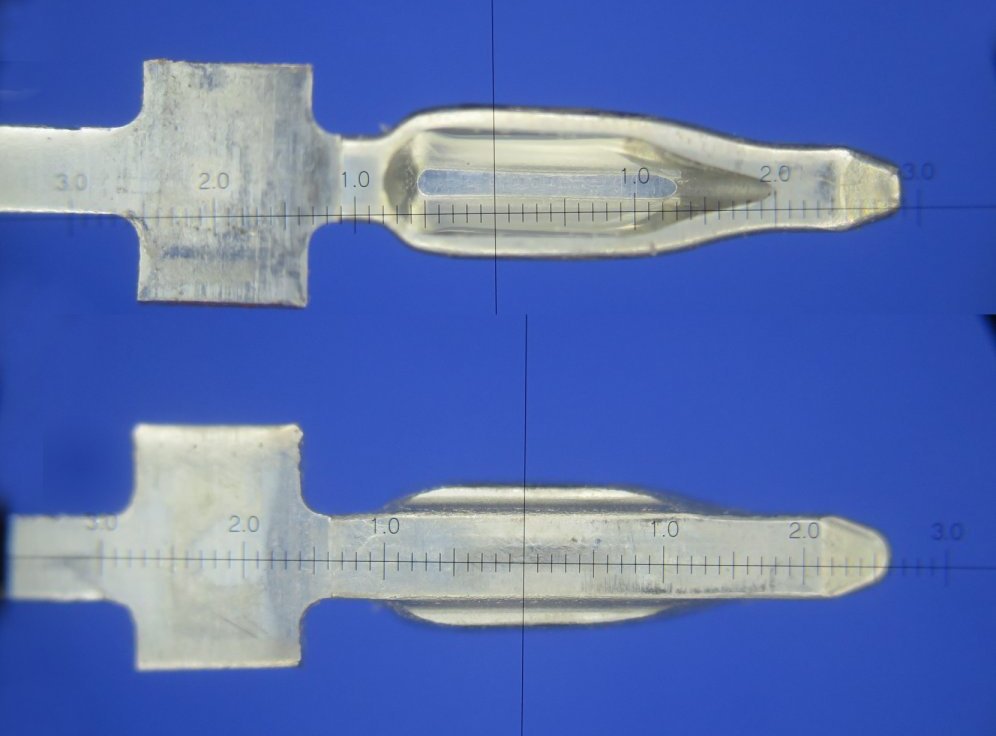

プレスフィット端子の種類





プレスフィット端子『写真 C 』は、
中空部分がバネ構造となっているので
スルホールにやさしく作られています。



端子先端の形状は、スルホール穴の壁面での接触状況に
それぞれ特徴が出ています。



プレスフィット端子、プレスフィットコネクタの導入メリット

製造工程でのメリット
  噴流槽の設備が不要
  関連する治工具、メンテナンス工数も不要
  よってコスト削減に効果あり



デメリット
  ピンを挿入するための圧入機械が必要



製品としてのメリットは、
  高密度化が可能
  端子近傍デッドゾーンが、
  噴流槽を使用した場合と比べると狭くなるため
  より高密度化が可能となる。



プレスフィット端子≪写真A≫、スルホールランドとの状況

  ※便宜上スルホール穴に半田を流し込んで撮影しています。



プレスフィット端子 写真A
プレスフィット端子

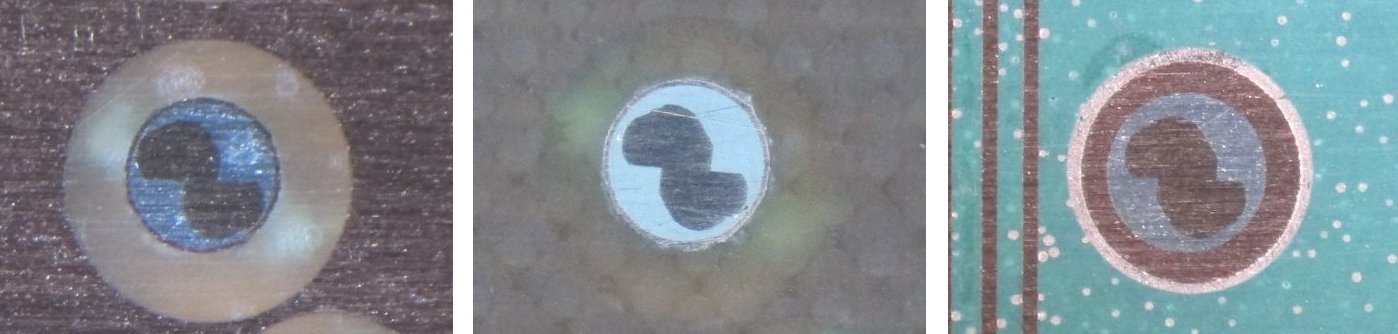

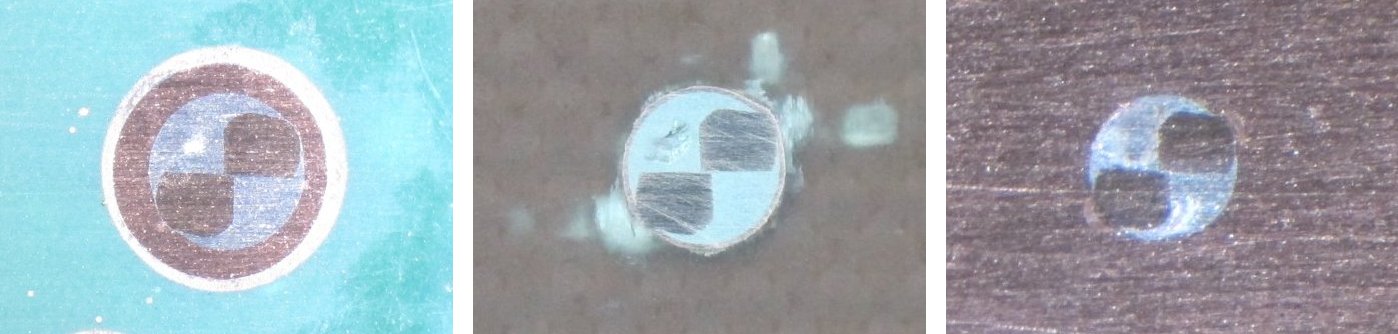

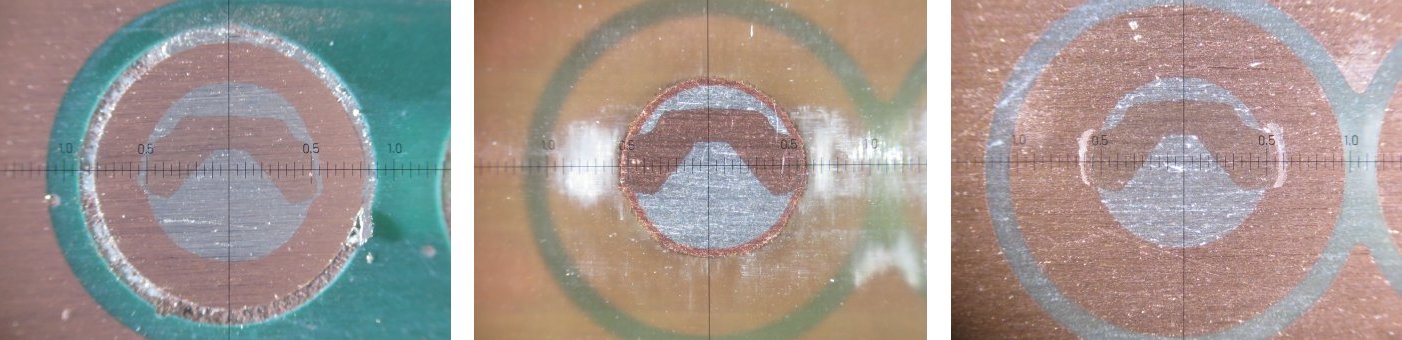

L1パターン面       L1−L2中間       L2パターン面
プレスフィット端子の基板断面写真



L3パターン面       L3−L4中間       L4パターン面
  (L4側から見た写真)
プレスフィット端子の基板断面写真

プレスフィット端子≪写真B≫、スルホールランドとの状況

  ※便宜上スルホール穴に半田を流し込んで撮影しています。



プレスフィット端子 写真B
プレスフィット端子の基板断面写真

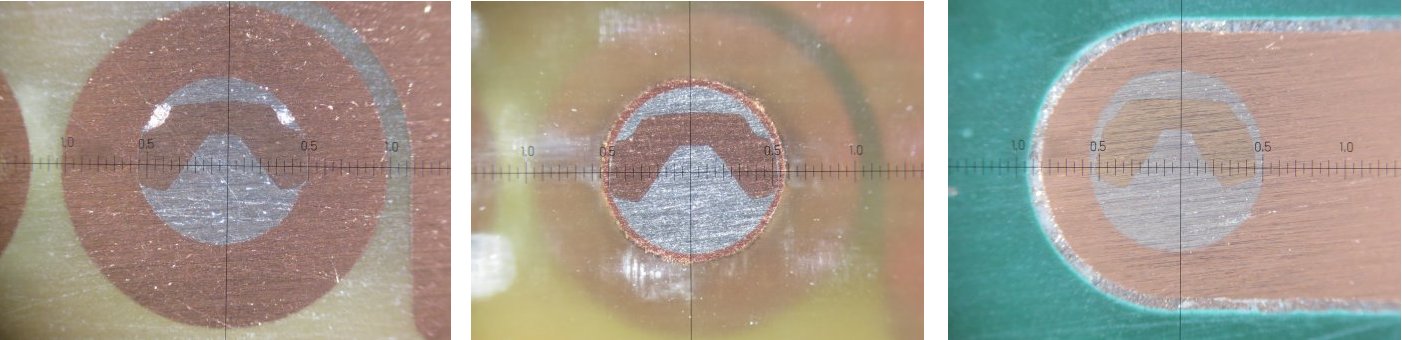

L1パターン面       L1−L2中間       L2パターン面
プレスフィット端子の基板断面写真



L3パターン面       L3−L4中間       L4パターン面
  (L4側から見た写真)
プレスフィット端子の基板断面写真



プレスフィット端子≪写真C≫、スルホールランドとの状況

  ※便宜上スルホール穴に半田を流し込んで撮影しています。

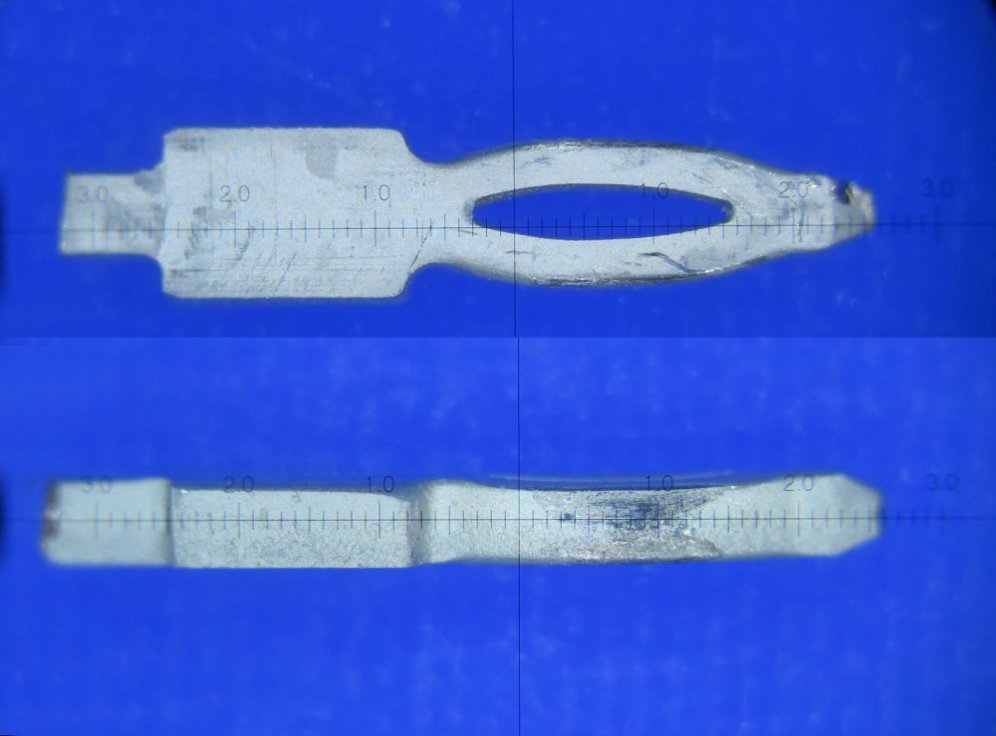

プレスフィット端子 写真C
プレスフィット端子

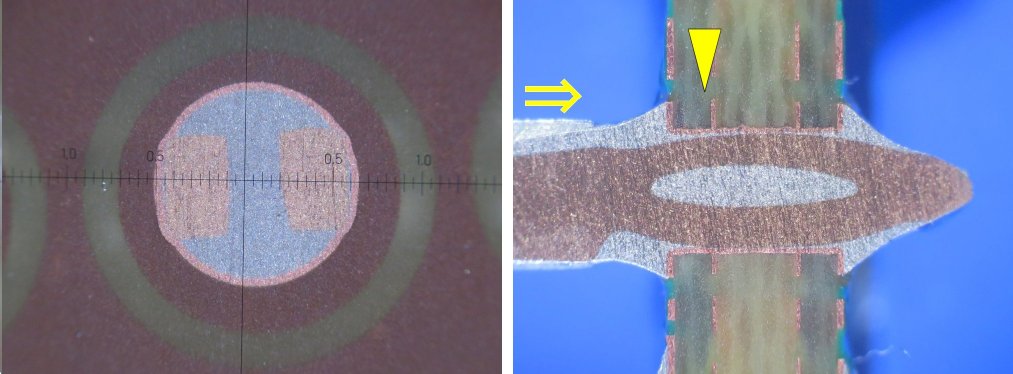

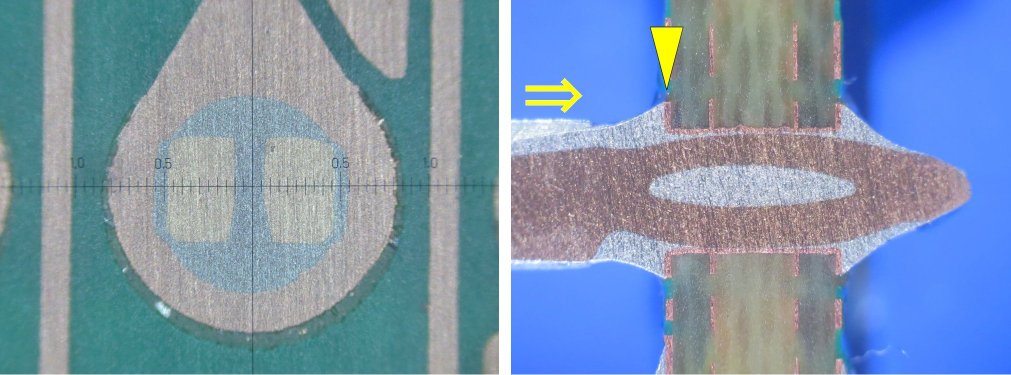

L1パターン面
プレスフィット端子スルホール断面写真

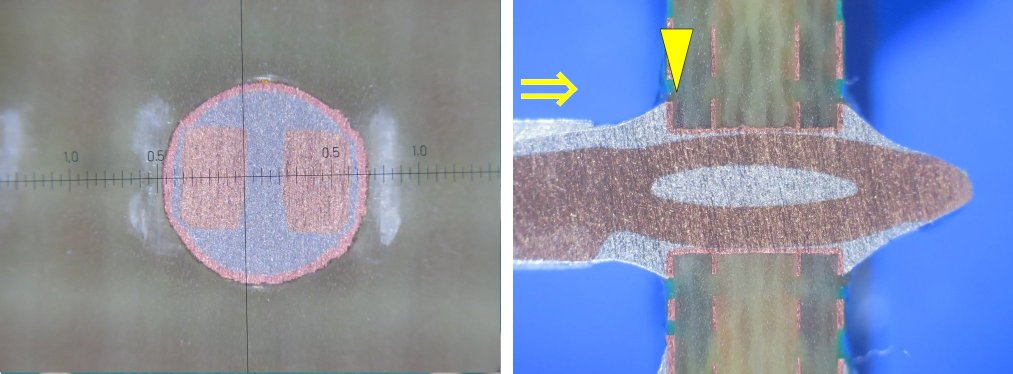

L1−L2中間
プレスフィット端子スルホール断面写真 プレスフィット端子スルホール断面写真

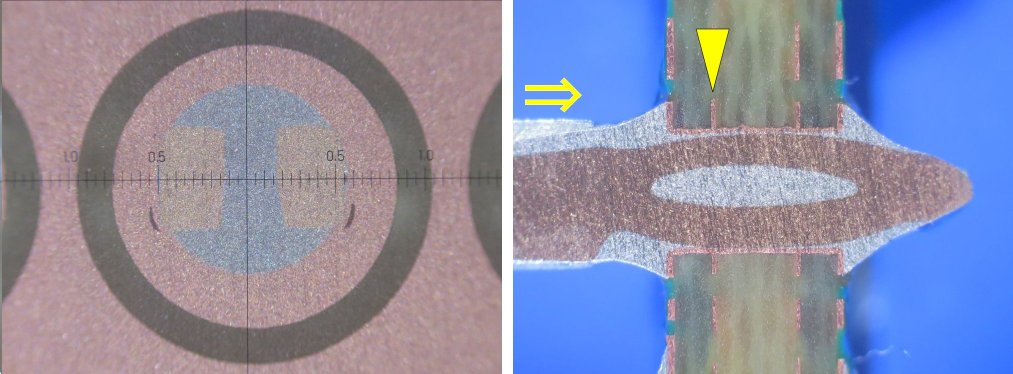

L2パターン面
プレスフィット端子スルホール断面写真

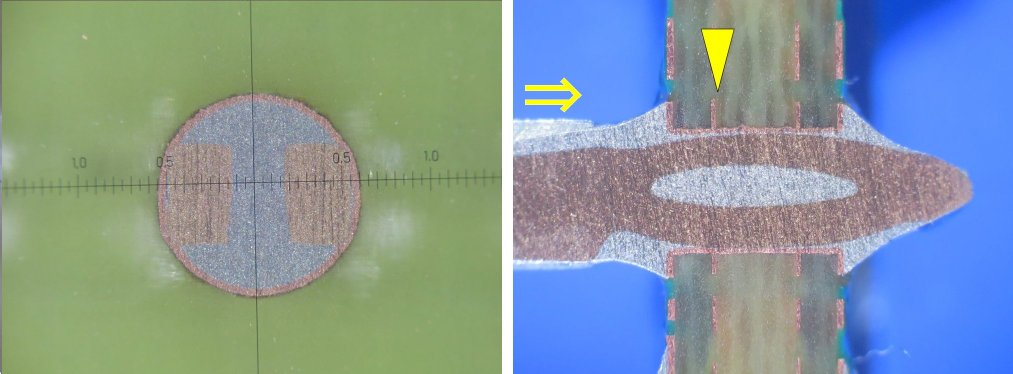

L2−L3パターン中間
プレスフィット端子スルホール断面写真



L2−L3パターン中間(L4側から見た写真)
プレスフィット端子スルホール断面写真

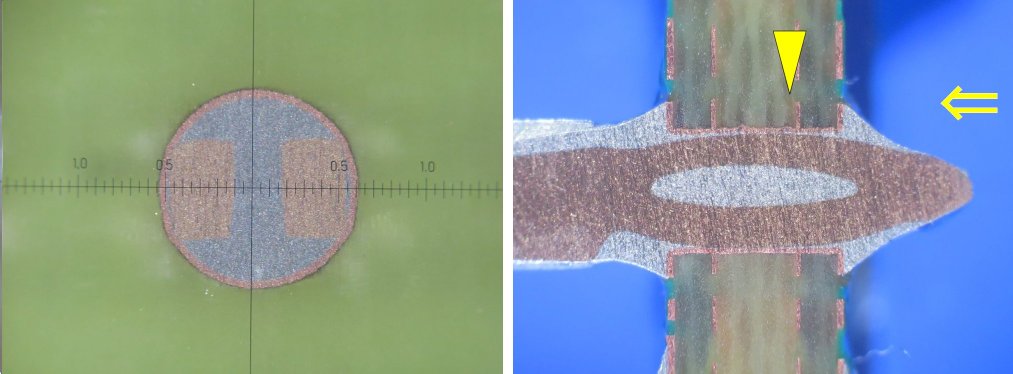

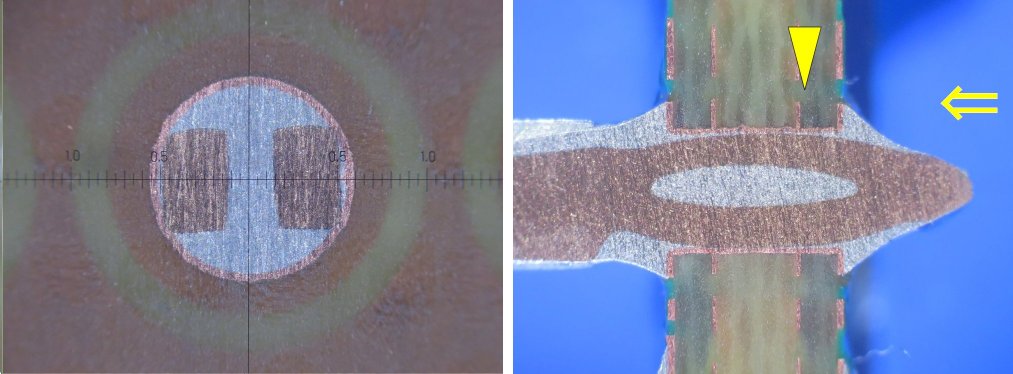

L3パターン面  (L4側から見た写真)
プレスフィット端子スルホール断面写真

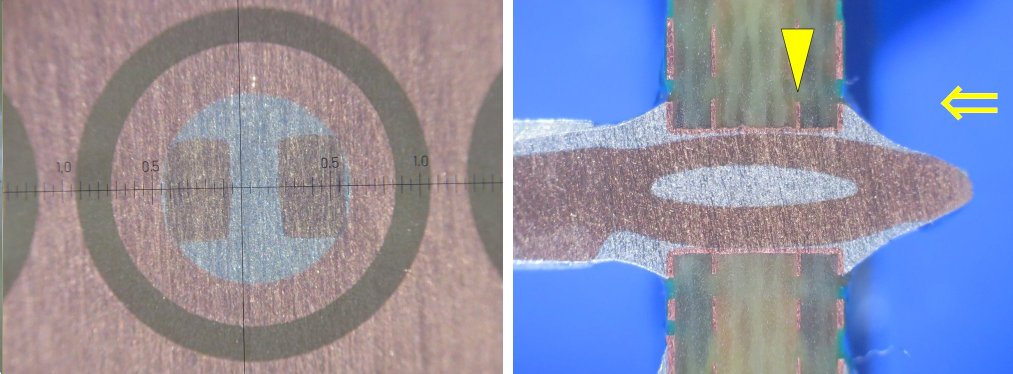

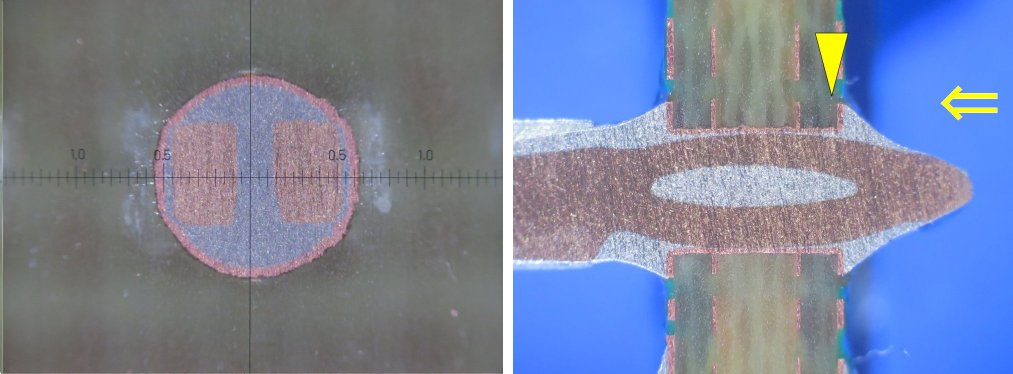

L3−L4中間  (L4側から見た写真)
プレスフィット端子スルホール断面写真 プレスフィット端子スルホール断面写真

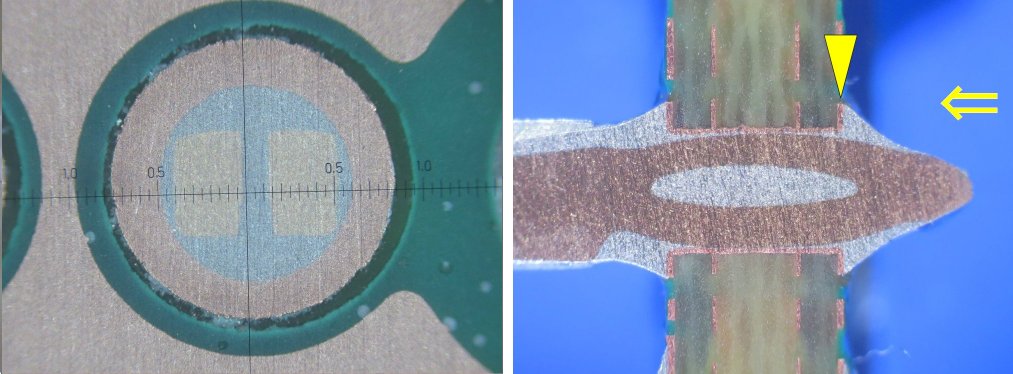

L4パターン面  (L4側から見た写真)
プレスフィット端子スルホール断面写真
