こぼれ話１見えないほどの小さな部品
見えないほどの部品サイズ
最近の部品は、小さくなりすぎて大変、大変、もう大変！
多くなってきているのが、０６０３サイズの部品
ほこりに紛れ込んでしまうと見つけるのが大変。
いやいや、半田に埋もれて見つけるのも大変。
ＣＲ部品は、まだよいのですが、ダイオードなどのガラス基材の部品
これは、半田に埋もれてしまうと姿を消してしまいます。
つまり、熱でバラバラになってしまいます。
こんなに小さな部品は、ちょっと、ちょっと・・・ですね。
、

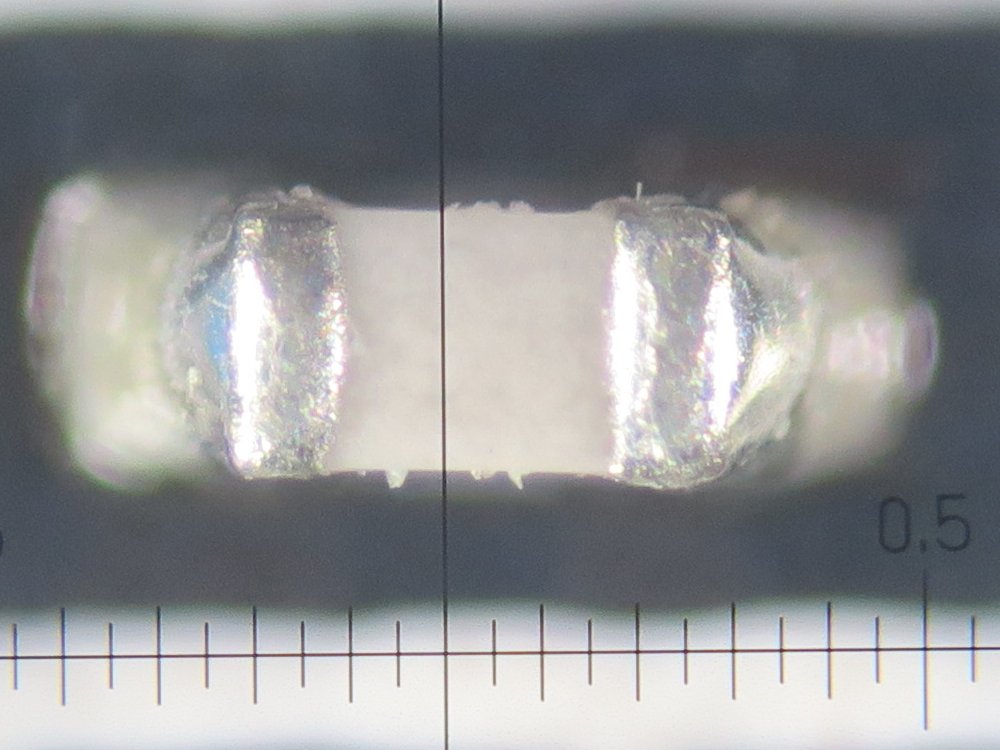

写真は、０６０３ という部品サイズ
長さは、０．６ｍｍ Ｘ ０．３ｍｍ
問題は、まだあります。
基板に実装するのは、マウンタでおこなっています。
機械の性能がよいので、高密度の実装はおてのもの。
しかし、バラシは人の手で行います。
当然部品どうしが接近しているので部品をばらして行くのが大変。
まだまだ、問題がありました。
トランジスタ、ＦＥＴ等の測定において、
これも大変でした。
ＤＦＮ１００６−３ サイズの部品
ピッチは ０．３５ｍｍ
ピンを当てて測定しますが今では、治具を作成して何とかクリア。
色々と試行錯誤の上、ほぼ完璧にこなせるようになりました。
半導体も、小さいのが載っています。
いつも、捺印の文字から、品番を探していますが
文字が読めないのが出てきました。

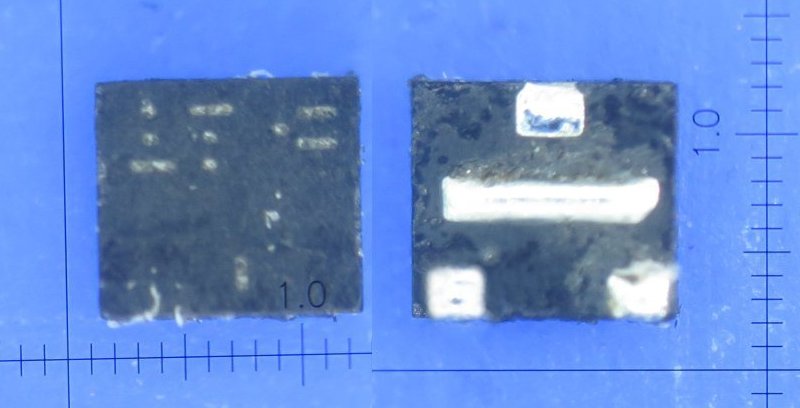

サイズは
１．１ｍｍ Ｘ １．０ｍｍ
パッドは、裏面に４か所あり。
測定してみると、トランジスタと判明。
よくよく、拡大してじっくり見ると文字ではない。
（ 点 と 横線 ） の表示。
ドット と バー の表示かな。
調べてみると、
Ｎｅｘｐｅｒｉａでこのような表示部品を
何とか発見。
部品の左上部の範囲が品番を表しているそうで、
ドットは、０
バー は、１ として読んでみると、
０ １ ０ ０ １ ０
メーカーは、Ｎｅｘｐｅｒｉａ
品番は、 PBSS4130QA と、ようやく判明。
もう、小さな部品は大変ですね。
