こぼれ話3 基板層数 回答

何層の基板かわかりますか













回答1)基板の層数は、何層と思いますか。

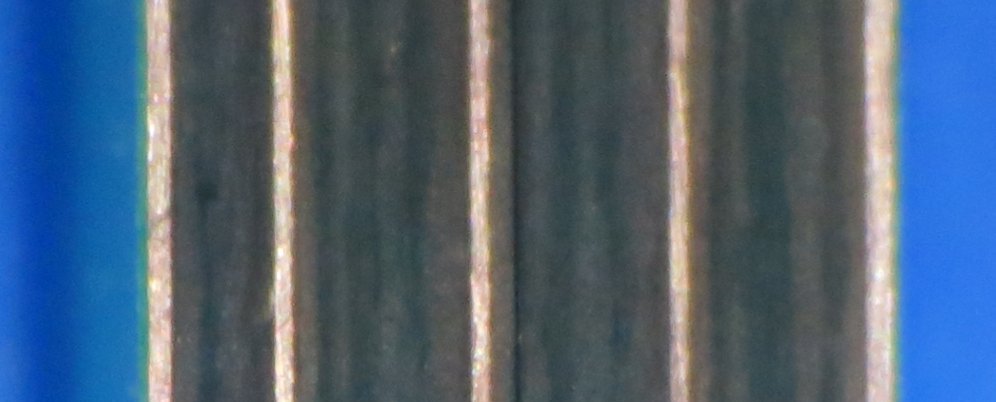

この写真は、5層分が見えています。



銅箔5層が見えています



通常、層数というのは、
 偶数層の構成が標準です。

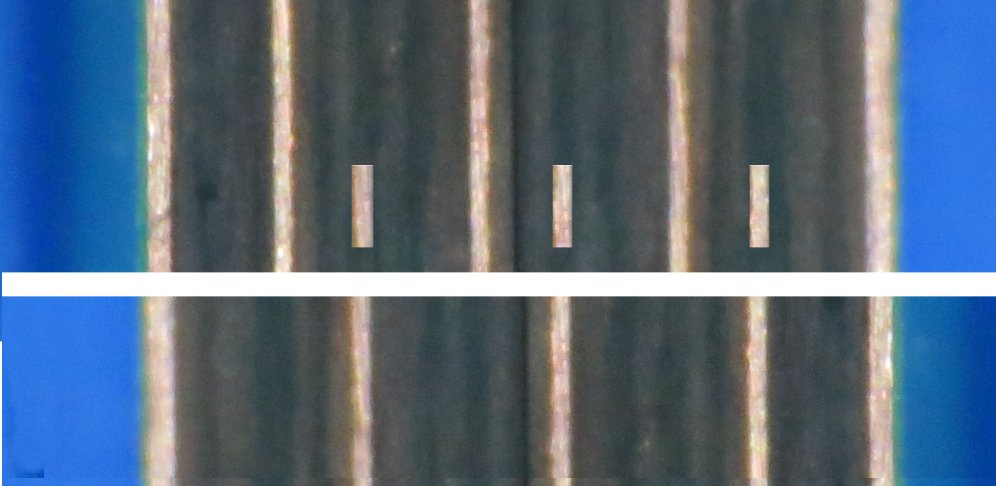

点対象で180度回転し合成すると、
 見えていないところの、銅箔層が見えてきます。

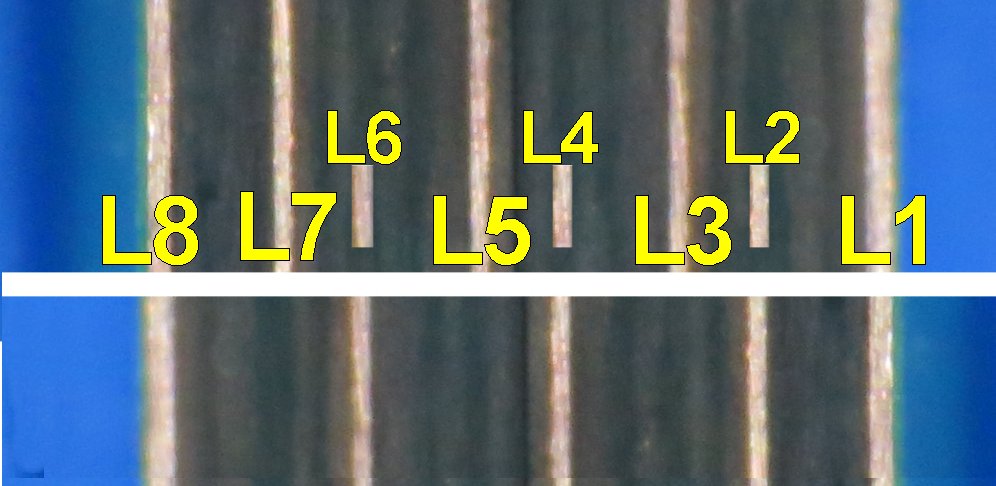

8層基板_合成





 L2−L3、L4−L5、L6−L7の
  両面基板が3枚と
   外層にそれぞれ1枚張り合わせた8層基板と
    推測するのが妥当かと思います。





8層基板_合成



8層基板の積層方法としては、
 両面基板を3枚重ねて、その外側に外層となる銅箔を
  張り合わせて8層基板としています。



この層構成の場合、
 L4層とL6層は、ストリップラインの可能性が出てきます。



L2層も、ストリップラインの可能性もありますが、
 L1層側には部品が搭載されているため微妙なとこと思われます。



回答2)基板の層数は、何層と思いますか。

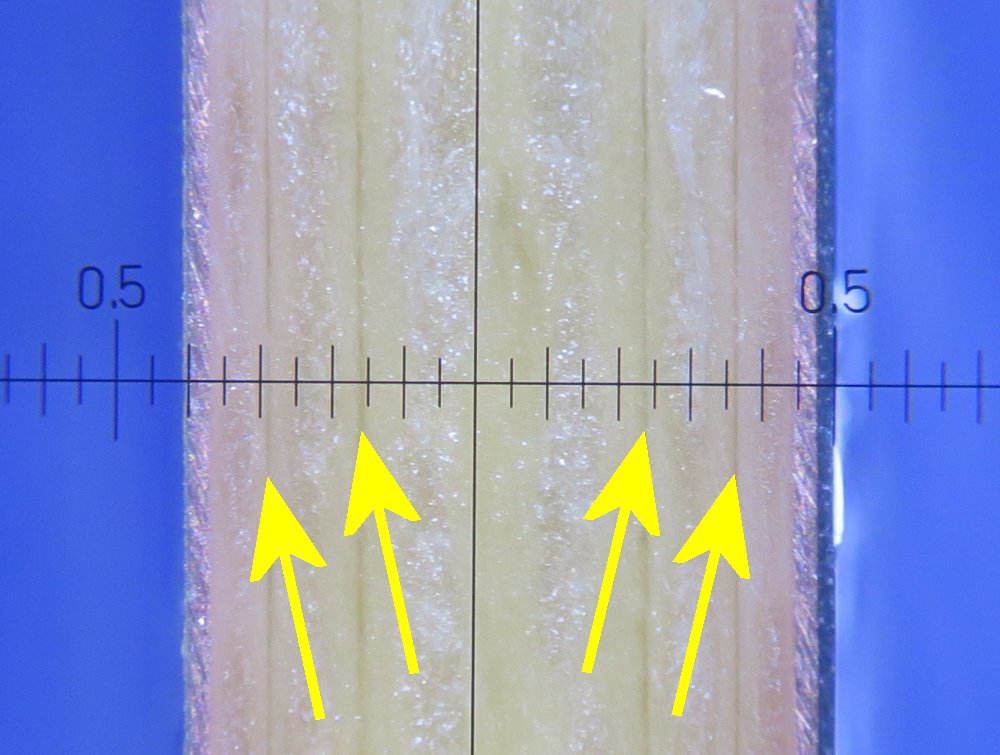

内層の銅箔は見えていませんが、よく見ると筋が4本入っています。
この筋は、樹脂基材の接続面が現れています。



よって、外層の2層と内層4層で6層基板となります。
しかし、このように接続面の筋が見られない場合もあります。
基板断面カット写真





次は こぼれ話4 ストリップライン
