こぼれ話４ ストリップラインのインピーダンス
８層基板のインピーダンス計算
部品面側のＬ１層と半田面側のＬ８層には、部品が搭載されている。
ストリップラインの条件が有効となる層としては、
Ｌ４層とＬ６層の２層である。

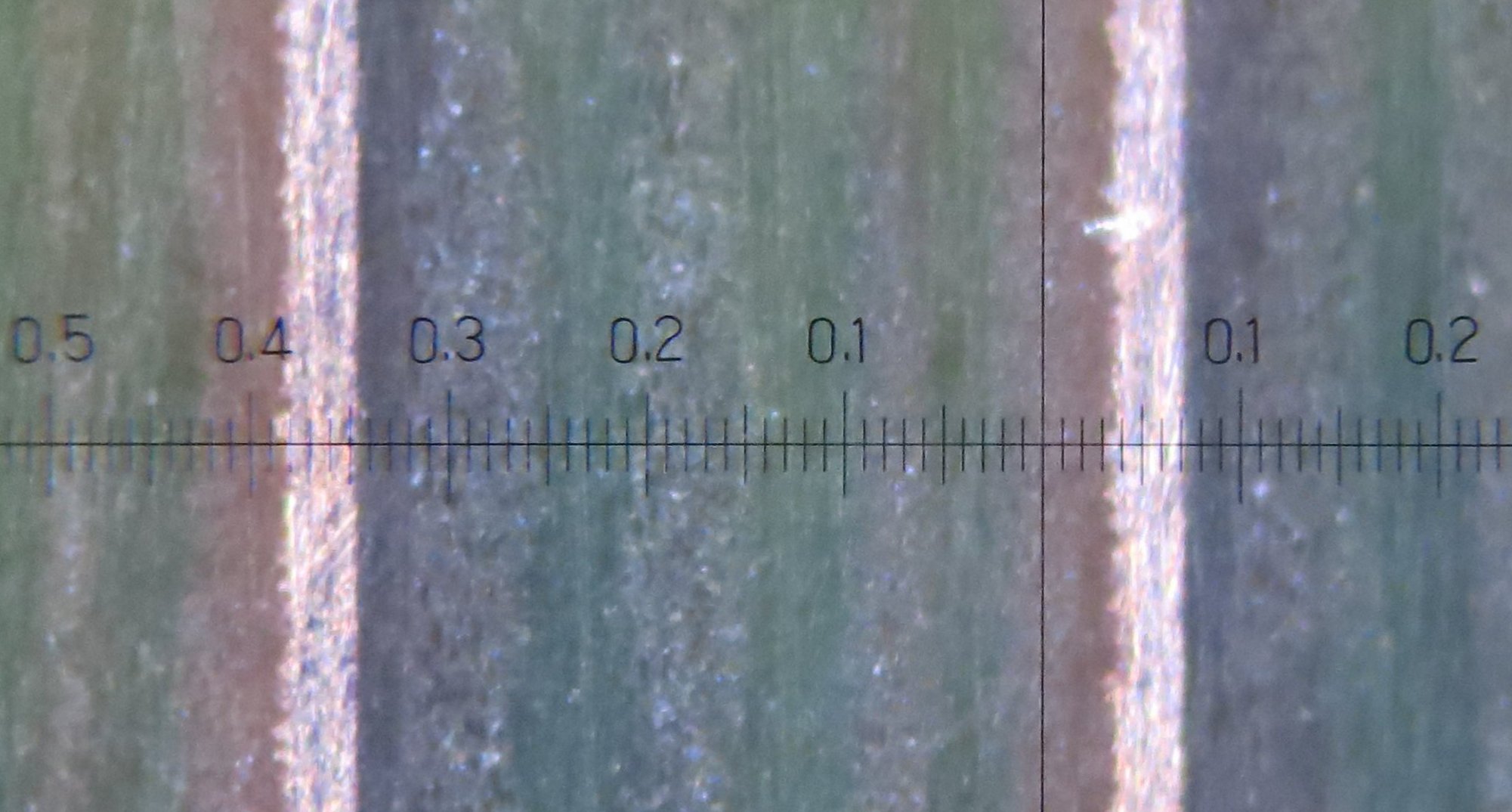

写真は、Ｌ３ーＬ５層
層間の間隔 ｈ ０．３９ｍｍ

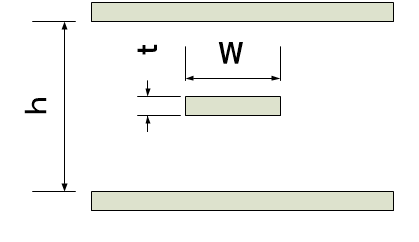

ｈ ：層間の間隔 Ｌ３−Ｌ５の間隔
０．３９ｍｍ
ｔ ：Ｌ４のパターン厚さ
３０μｍ
ｗ ：Ｌ４パターンの幅
０．１２ｍｍ
εｒ：比誘電率
４．７

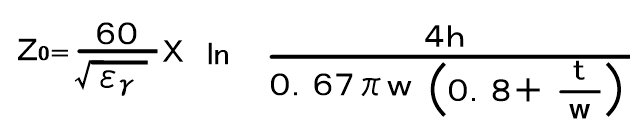

計算式に入れると ４９．０５Ω となります。
特性インピーダンスを ５０Ω になるように設定している基板と考えられます。
この式からいえることは、
層間の間隔 ｈ が狭くなると、特性インピーダンスは、
下がります。
信号線の幅 ｗ を狭くすると、特性インピーダンスは、
下がります。
信号線の厚さ ｔ を厚くすると、特性インピーダンスは、
下がります。
次回、回路おこし こぼれ話４
プレスフィット端子
