こぼれ話2 問題 コンデンサはどれですか

コンデンサはどれでしょうか

見た目が9割・・・



これらの部品は何かわかりますか。

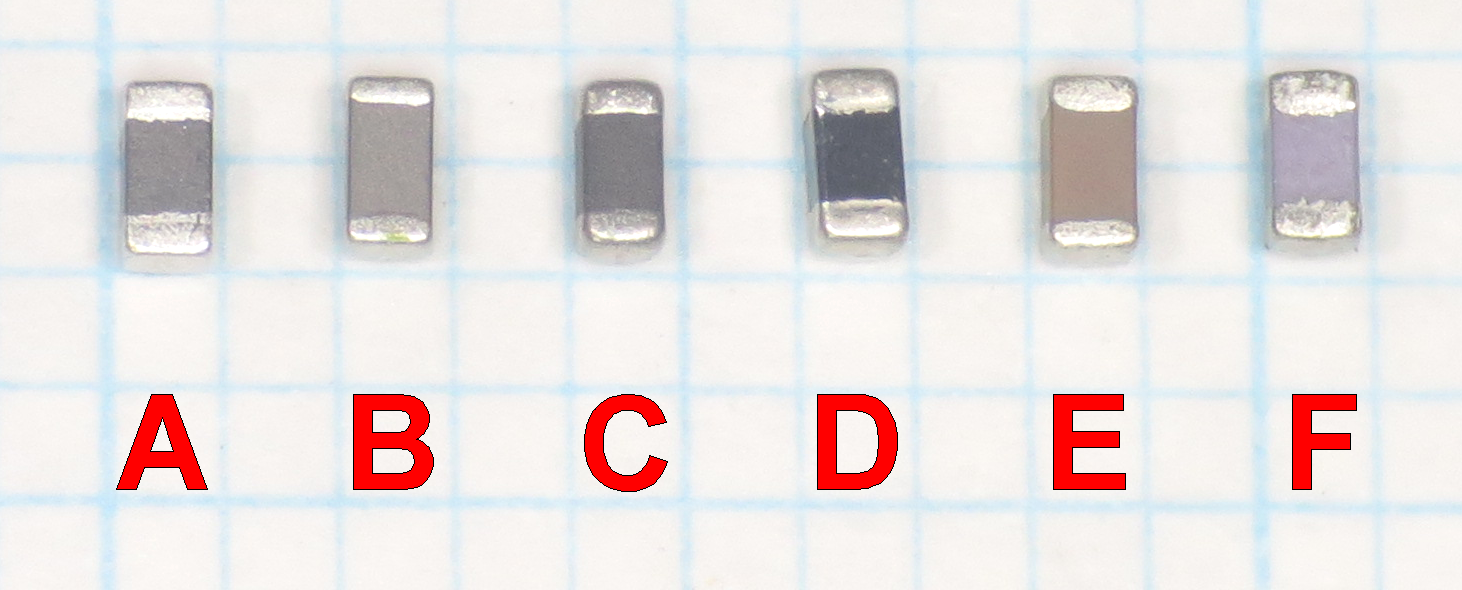

色合いもさほど変化がありません。左から、コイル、サーミスタ、サーミスタ、バリスタ、コンデンサ、コンデンサです。





見た目では、すべてがコンデンサの様に見えます。
しかし、コンデンサではない部品もあります。





・このうちコンデンサは、何個?





・コンデンサは、A〜Fのどれでしょうか?
