こぼれ話3 問題 基板層数 何層基板でしょうか

何層の基板かわかりますか

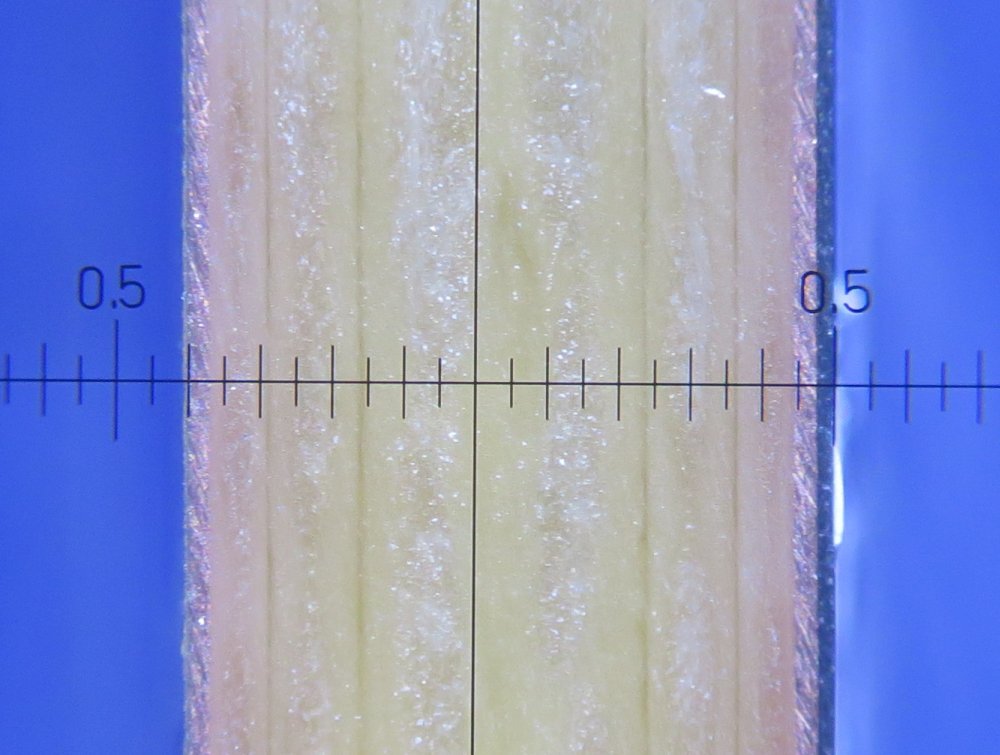

問1)基板の層数は、何層と思いますか。


何層でしょうか


☆ヒント
多層基板は、偶数層の基板が標準構成です。
 たまに、例外もありますが、かなりまれです。

製法の関係で、
 偶数層が作りやすい、というのもあります。

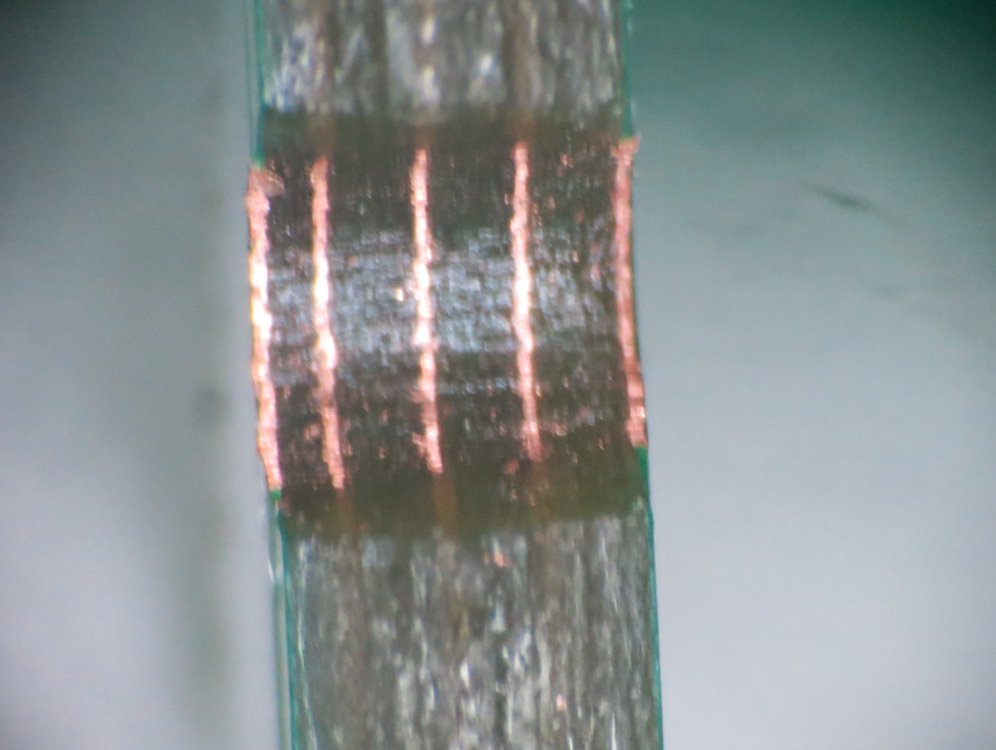

問2)基板の層数は、何層と思いますか。

内層の銅箔は、見えていません。

基板断面カット写真
