各レイヤー写真の添付

資料2) 各レイヤー写真

それぞれの外層から切削していきますので、
スキャンした資料から順次添付し、資料を作成していきます。



6層基板の場合
 ・部品面側、半田面側
 ・L1パターン、L6パターン
 ・L2パターン、L5パターン
 ・L3パターン、L4パターン
 ・部品面側 回路番号追記図面
 ・半田面側 回路番号追記図面



スキャンは、通常800dpi、から1200dpiとしています。
基板サイズによって、調整しています。



これらのデータは、CDに入れてお渡ししておりいます。

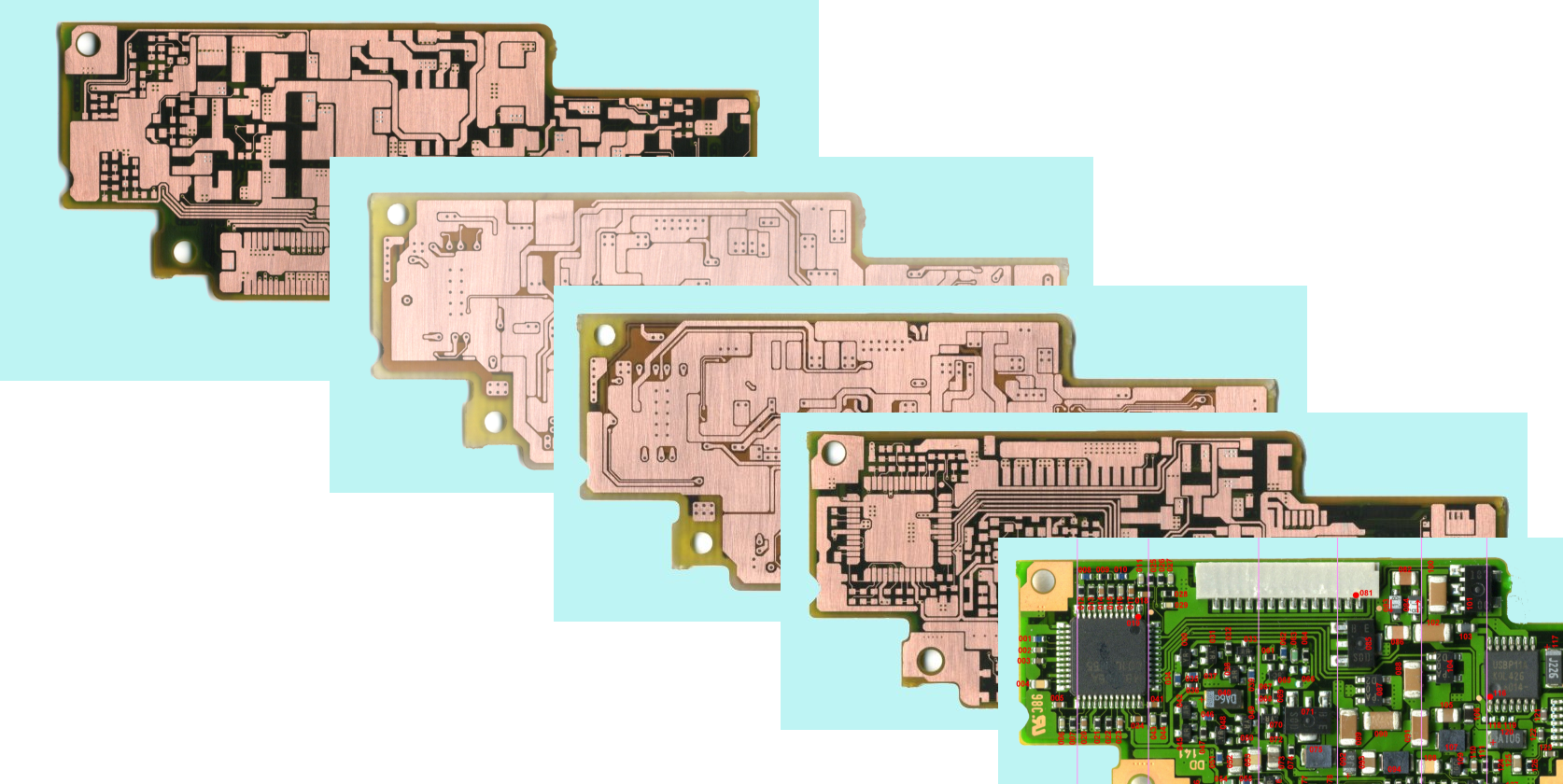

各レイヤー写真



お見積り依頼は、メールにて対応させて頂きます。
