検査治具(ファンクションチェッカー)

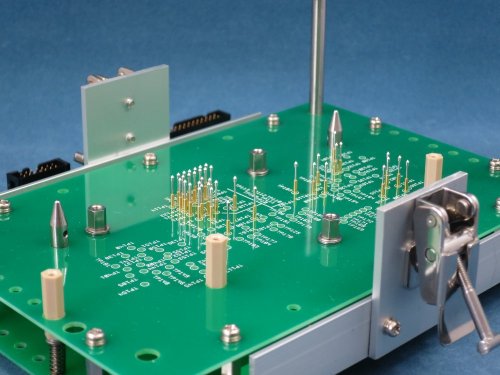

基板検査治具(ファンクションチェッカー)

ファンクションチェッカー



特徴
  ・恒温槽に入れられる小型タイプの治具です。
  ・小型化ということで片面コンタクト対応です。
  ・基板は当然、ワンタッチで交換可能です。
  ・信号は、ヘッダーコネクタにて外部へ引き出し。
  ・外部端子配列基板を作成します。

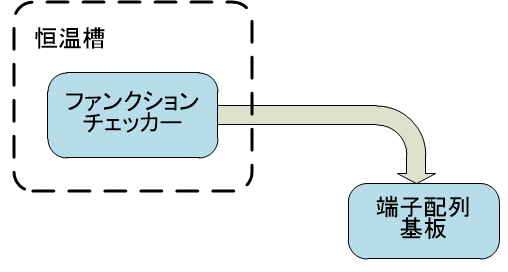

ファンクションチェッカー



使用温度範囲と湿度:
  ・−40℃〜+105℃
   (使用部材の変更で+125℃までは可能です)
  ・結露しないこと



チェッカーサイズ
  ・被測定物の外形に60〜80mm程度大きくしたサイズ
  ・高さは、100mm程度。
   (被測定物の搭載部品によって変わります)
治具サイズ



概算見積りの資料

・被測定基板のサイズ(縦・横・高さ)
  ・チェックパッドのサイズ
  ・チェックパッドの最低ピッチ
  ・コンタクトピンの使用数
  ・外部端子配列基板の要望
  ・その他加工指示等

詳細見積りの資料

・現物と基板のガーバーデータ
  ・コンタクトピンの位置指定図
  ・上記概要を含む資料



お見積り依頼は下記へ

アートテクノ有限会社

メールアドレス
e-mail info@a-techno.co.jp
